硅膠樣品接觸角實驗
測試地點：晟鼎精密表面性能處理檢測綜合實驗室
測試人員：肖功明
測試時間：2018.11.17
?一、實驗?zāi)康模?/span>
?
要求（均勻性較好，接觸角80度左右），通過分析硅膠樣品在不同處理方案下處理后的均勻性以及處理效果，得出處理方案。
?
二、實驗設備：
?
?
?????
? ? 專用于檢測材料表面親疏水性能、潤濕性能、表面張力表面能等數據
通過接觸角設備（型號SDC-200S）測量硅膠樣品處理前后的親疏水性能（通過接觸角表征）
?

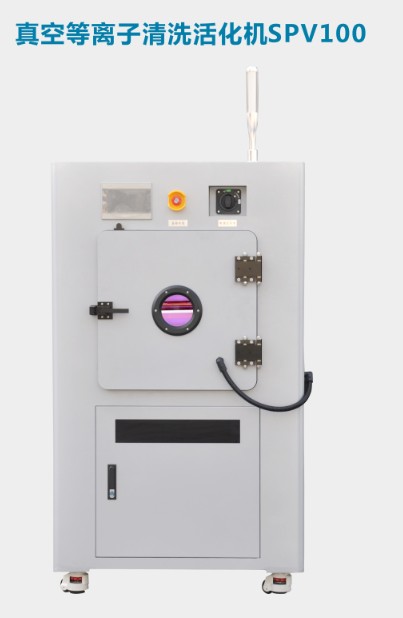

? ?用于材料表面的活化、蝕刻、清洗工藝
用多種不同的處理配方用真空等離子表面處理設備（型號SPV100）對硅膠表面進行處理，并通過接觸角去檢測不同處理條件下處理的效果

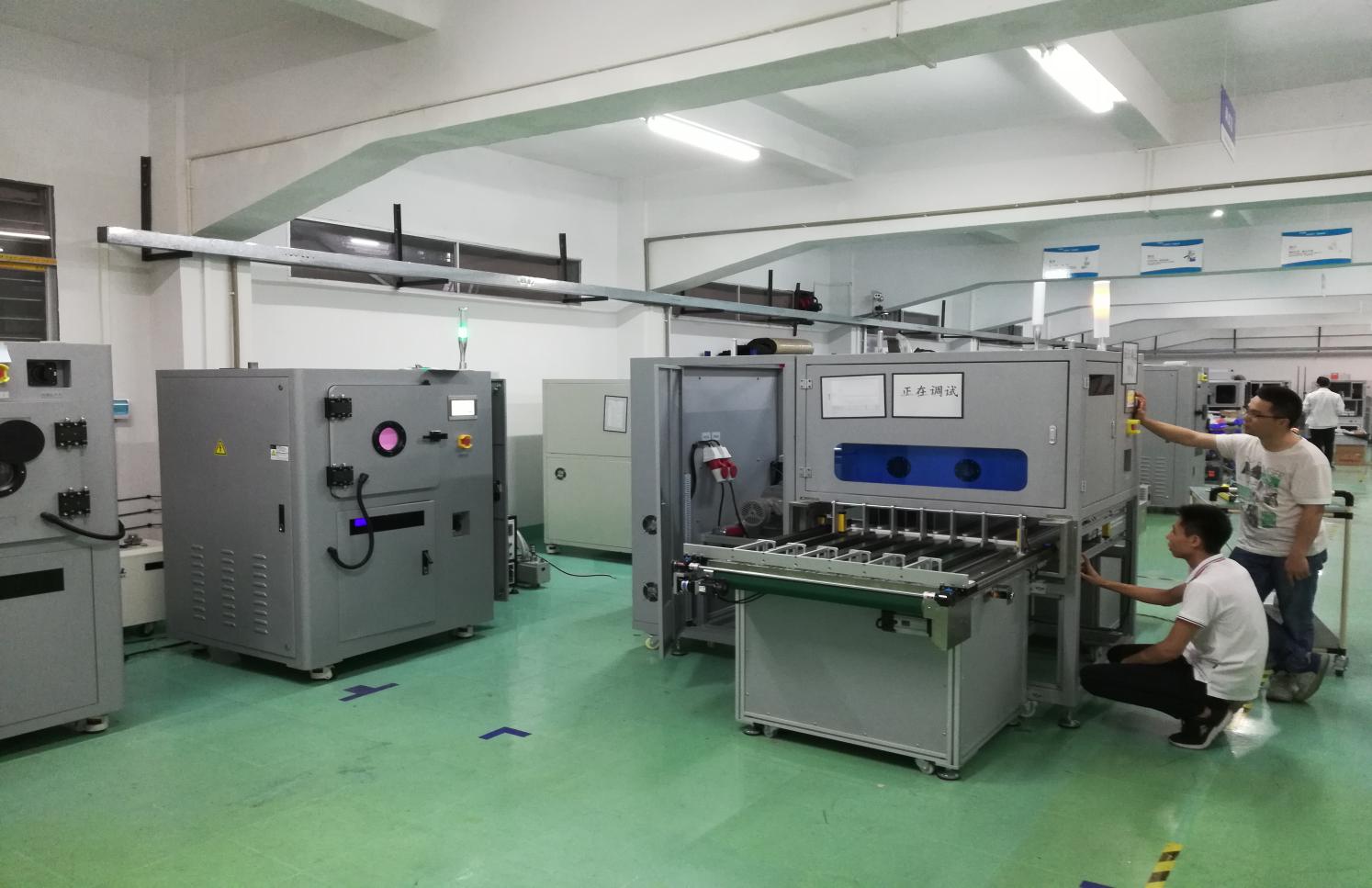

三、現場記錄：
?
?四：實驗數據分析
實驗一處理參數:工藝氣-氬氣（150sccm），處理功率-400W，真空度-30帕 | |||||
硅膠樣品處理前 |
硅膠樣品處理180s |
||||
1 |
1 |
2 |
3 |
4 |
5 |
116.1 |
16.4 |
16.2 |
19.8 |
19.4 |
22.1 |
| |||||
結論：測量數據反饋可知處理均勻性在十度以內，處理后接觸角在16-22之間有點偏小，把處理時間調至80s | |||||
四、實驗數據：
?
實驗二處理參數:工藝氣-氬氣（150sccm），處理功率-400W，真空度-30帕 | |||||
硅膠樣品處理前 |
硅膠樣品處理80s |
||||
1 |
1 |
2 |
3 |
4 |
5 |
114.5 |
38 |
36 |
36.4 |
37.4 |
32.2 |
|
結論：測量數據反饋可知處理均勻性在十度以內，處理后接觸角在32-38之間還是有點偏小，繼續把處理時間調至30s ? 客戶樣品為醫療用硅膠，處理前接觸角為115度-118度，客戶已有普斯碼小型真空等離子！現有問題：處理處理效果不均勻，同批處理樣品接觸角角度為38度-101度，相差60多度，處理效果極不均勻，我們用在客戶現場使用的原樣品在在本公司做實驗時得到以上處理數據，效果非常均勻完全滿足客戶處理要求。 | |||||
實驗三處理參數:工藝氣-氬氣（150sccm），處理功率-400W，真空度-30帕 | |||||
硅膠樣品處理前 |
硅膠樣品處理30s |
||||
1 |
2 |
3 |
4 |
5 |
6 |
118.2 |
60.4 |
59.8 |
53.8 |
57.2 |
58 |
|
| |||||
結論：測量數據反饋可知處理均勻性在十度以內，處理后接觸角在53-60之間還是有點偏小，繼續把處理時間調至20s | |||||
實驗四處理參數:工藝氣-氬氣（150sccm），處理功率-400W，真空度-30帕 | |||||
硅膠樣品處理前 |
硅膠樣品處理20s |
||||
1 |
2 |
3 |
4 |
5 |
6 |
118.2 |
98.2 |
95.3 |
97.9 |
94.9 |
92.3 |
|
| |||||
結論：測量數據反饋可知處理均勻性在十度以內，處理后接觸角在92-98之間數據偏大，把處理時間調至25s | |||||
實驗五處理參數:工藝氣-氬氣（150sccm），處理功率-400W，真空度-30帕 | |||||
硅膠樣品處理前 |
硅膠樣品處理25s |
||||
1 |
2 |
3 |
4 |
5 |
6 |
116.2 |
86.5 |
86.1 |
83 |
82.7 |
83.6 |
|
| |||||
|
結論：測量數據反饋可知處理均勻性在十度以內，處理后接觸角在82-86之間滿足客戶要求 最終方案為：工藝氣-氬氣（150sccm），處理功率-400W，真空度-30帕，處理時間25秒 | |||||
