真空等離子運(yùn)用簡(jiǎn)介

等離子疏水膜?

等離子親水膜

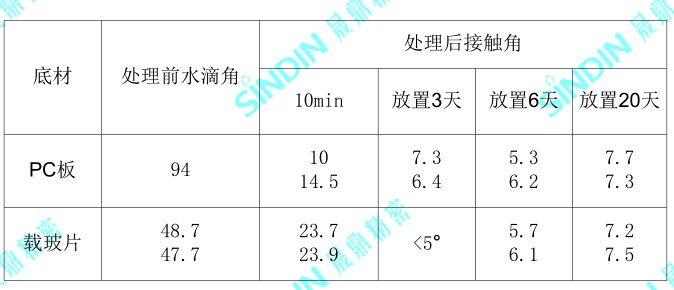

通過真空等離子清洗機(jī)，驗(yàn)證真空等離子處理參數(shù)對(duì)清洗效果的影響。 同時(shí)測(cè)量同批次樣品等離子處理后接觸角的大小，從而量化和判定等離子清洗的效果。根據(jù)實(shí)際的測(cè)量，發(fā)現(xiàn)有以下情況 ：

1、相同的等離子清洗腔體大小，正級(jí)板數(shù)越少，等離子處理效果越好。

2、正極板數(shù)越小，腔體升溫越明顯 。

3、相同條件下增加處理功率，接觸角有下降趨勢(shì)，當(dāng)功率增加到300W~400W后效果不再有明顯波動(dòng)。而電極板升溫趨勢(shì)上升明顯。SPV-50機(jī)型功率參數(shù)設(shè)置為200W合適 。

等離子疏水膜：

納米薄膜處理后的產(chǎn)品表面將有類似于荷葉表面的疏水性。

納米薄膜的表面張力低于10-20達(dá)因值 。

疏水膜運(yùn)用的領(lǐng)域有：

通過接觸角測(cè)量?jī)x，測(cè)試納米薄膜的表面接觸角度

原理：納米薄膜本身具有低溫耐受性。

環(huán)境：水滴角在PCBA板恢復(fù)常溫后做的檢測(cè)?

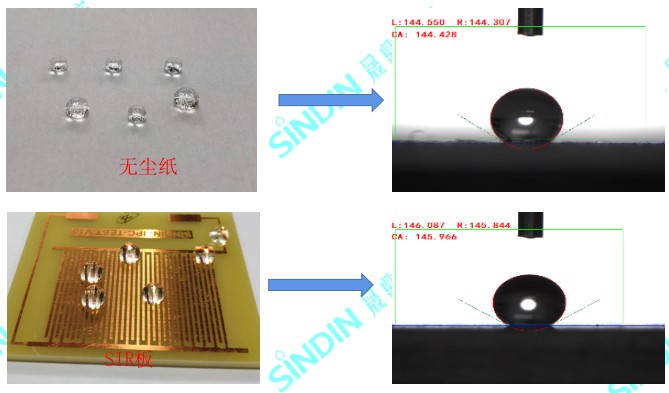

等離子清洗機(jī)做疏水鍍膜 ，并使用接觸角測(cè)量?jī)x測(cè)量疏水角度?

?晟鼎現(xiàn)在的設(shè)備能做到較好的疏水效果，能滿足大部分疏水要求的客戶需求，但少數(shù)防水等級(jí)要求高的客戶則需要改進(jìn)設(shè)備。以下為接觸角測(cè)試數(shù)據(jù)：

?

以上，通過接觸角測(cè)量?jī)x和等離子鍍膜的整體應(yīng)用，用嚴(yán)謹(jǐn)?shù)姆椒ㄟM(jìn)行測(cè)試，向大家闡述表面性能處理方案的解決和實(shí)操辦法。
