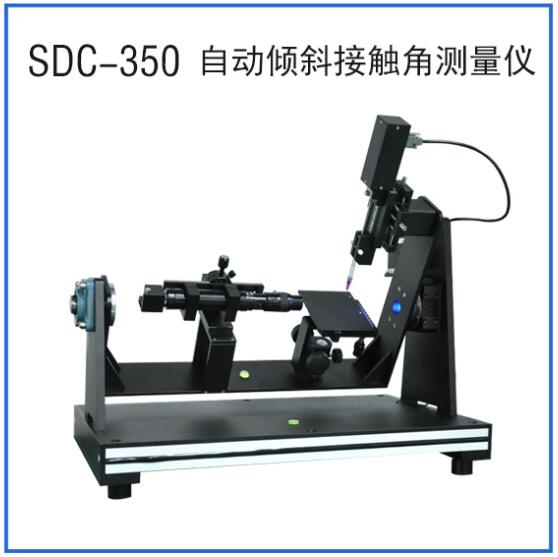

設備配置：SDC-350 整體傾斜接觸角測量?jī)x

測量方案：擬合方法

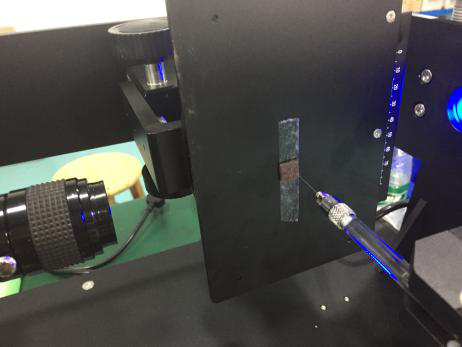

微分橢圓法（金屬表面基本均為超疏水，在傾斜時表面液滴形狀發生明顯的變形，這個時候液滴為不規則的圖像，如下圖所示左邊與右邊有明顯的差距，這個時候LY方程式?jīng)]辦法對液滴進行擬合計算，微分橢圓法是我司針對此類情況下的液滴專門研發設計的 ）

測試用液：水、滴液量2微升

傾斜角度：90°

測試方式：自動實時測量，測量間隔時間3秒

實驗記錄：

??

?

?

此處代表的是液滴的左右接觸角，L為左邊接觸角，R為右邊接觸角

此處代表的是液滴的，接觸角（contact angle）也就左右兩邊的平均值

此處代表的是當前平臺傾斜的實際角度

處理結果：

結論：

?????根據實際測試情況分析，當平臺傾斜至90°時以上五款樣品表面的液滴依然未發生滾動，以上幾款樣品表面水滑落性并不太理想。

?????通過實驗數據我們可以分析出，樣品表面疏水性非常強但是穩定性方面相對來說要差一些

?

附件(測試用接觸角設備簡介)

?
